混合气体成份 项 目 |
氮气(N2) |
氩气(Ar) |
二氧化碳(CO2) |
所占比例 |
48.8~55.2% |
37.2~42.8% |
7.6~8.4% |
纯度要求 |
>99.99% |
>99.97% |
>99.5% |
含水量要求 |
<0.005% |
<0.004% |
<0.01% |
含氧量要求 |
<0.003% |
<0.003% |
<0.01% |
分子量(大约) |
34.0 |
沸点时的蒸发率 |
220KJ/Kg |
沸点(1atm) |
-196℃ |
蒸气比热(1atm、25℃) |
0.574KJ/Kg℃ |
凝固点 |
-78.5℃ |
||
蒸气压力(25℃) |
15.2MPa |
相对电介质强度 (1atm、25℃,N2=1.0) |
1.03 |
密度(1atm、20℃) |
|
IG-541混合气体灭火机理属于物理灭火方式。混合气体释放后把氧气浓度降低到它不能支持燃烧来扑灭火灾。通常防护区空气中含有21%的氧气和小于1%的二氧化碳。当防护区中氧气降至15%以下时,大部分可燃物将停止燃烧。混合气体能把防护区氧气降至12.5%,同时又把二氧化碳升至4%。二氧化碳比例的提高,
加快人的呼吸速率和吸收氧气的能力,从而来补尝环境气氛中氧气的较低浓度。灭火系统中灭火设计浓度不大于43%时,该系统对人体是安全无害的。
IG-541混合气体灭火系统的灭火方式适应于全淹没灭火系统。
系统的主要性能参数如下:
规格型号: |
HMP80/15 |
HMP90/15 |
灭火剂储瓶容积: |
80L |
90L |
灭火形式: |
全淹没 |
全淹没 |
充装压力(20℃): |
15 Mpa |
15 Mpa |
最大工作压力(50℃): |
17.2 Mpa |
17.2 Mpa |
喷洒时间: |
≤60s |
≤60s |
系统工作环境温度: |
0℃~50℃ |
0℃~50℃ |
系统启动方式: |
自动、电气手动、机械应急手动 |
自动、电气手动、机械应急手动 |
工作电源: |
DC24V,1.5A |
DC24V,1.5A |
二、系统组成及工作原理

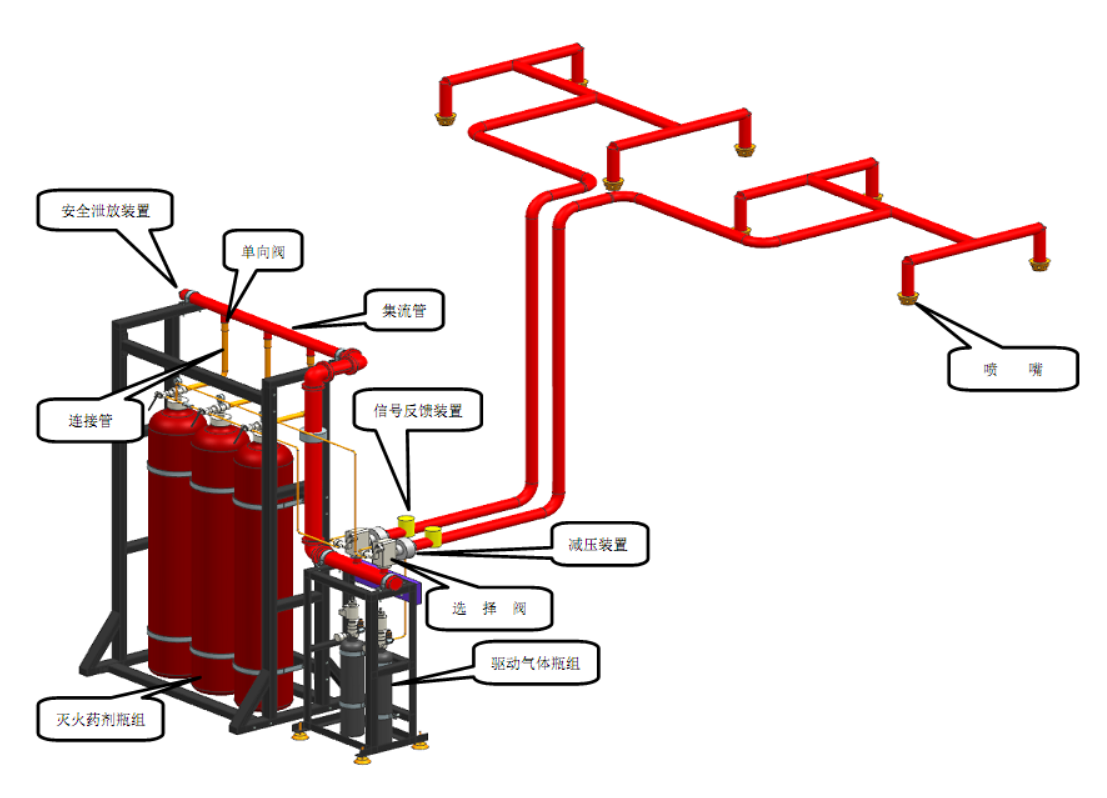

2.1系统组成:
混合气体灭火系统应用于全淹没系统,按组成方式不同又可分为组合分配系统和单元独立系统。当一个建筑物或内部结构有二个或二个以上保护区域时,可以将几个保护区组合起来,共同设置一套混合气体灭火装置,这样建立起来的系统就称为组合分配系统。其优点表现为用一套灭火剂贮存装置,灭火剂的设计总量按其中最大一个防区的用量设置。系统灭火工作启动后,其防护区需用量由系统控制分配,从而节约费用。如果是用一套灭火剂贮存装置单独保护一个防护区,就称为单元独立系统。
2.2控制方式:
本系统主要有自动、手动、机械应急手动和紧急启动/停止四种控制方式:
(1)自动控制方式:本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择锁,当将其置于“自动”位置时,灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时,控制器即发出火警声光信号,通知有异常情况发生,而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时,可按下“紧急启动按钮”,即可启动灭火装置释放灭火剂,实施灭火。当两种探测器同时发出火灾信号时,控制器发出火灾声、光信号,通知有火灾发生,有关人员应撤离现场,并发出联动指令,关闭风机、防火阀等联动设备,经过一段时间延时后,即发出灭火指令,打开电磁阀,启动气体打开容器阀,释放灭火剂,实施灭火;如在报警过程中发现不需要启动灭火装置,可按下保护区外的或控制操作面板上的“紧急停止按扭”,即可终止控制灭火指令的发出。
(2)手动控制方式:将控制器上的控制方式选择锁置于“手动”位置时,灭火控制器处于手动控制状态。这时,当火灾探测器发出火警信号时,控制器即发出火灾声、光报警信号,而不启动灭火装置,需经人员观察,确认火灾已发生时,可按下保护区外或控制器操作面板上的“紧急启动按钮”,即可启动灭火装置,释放灭火剂,实施灭火。但报警信号仍存在。
无论装置处于自动或手动状态,按下任何紧急启动按扭,都可启动灭火装置,释放灭火剂,实施灭火。同时控制器立即进入灭火报警状态。
(3)应急机械启动工作方式:
用于控制器失效时,当职守人员判断为火灾时,应立即通知现场所有人员撤离现场,在确定所有人员撤离现场后,方可按以下步骤实施应急机械启动;1手动关闭联动设备并切断电源。2打开对应保护区的氮气启动瓶组,即刻实施灭火。
